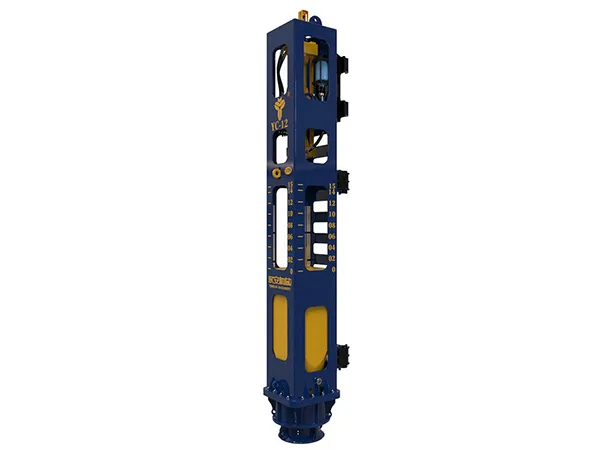

YC-11/YC-12/YC-14/YC-15/YC-16/Y-17/YC-18
Marteau hydraulique à impact
Marteau de battage de pieux
Nos marteaux à impact hydrauliques de taille moyenne sont des outils de battage bien conçus, offrant des performances puissantes. Le dispositif de contrôle de la course permet de régler les courses de travail dans une plage spécifique, fournissant ainsi une énergie d'impact précise et puissante. Avec des poids allant de 11000 KG à 18000 KG, nos marteaux sont compatibles avec des pieux de taille moyenne. Des marteaux personnalisés sont disponibles pour répondre à vos exigences spécifiques.
Options personnalisables
Les dimensions des têtes de pieux sont personnalisables. L'installation de pinces arrière est optionnelle.
| Modèle | YC-11 |
| Unité | Métrique |
| Énergie d'impact | 165 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 100/30 bpm |
| Poids du bélier | 11000 kg |
| Dimensions (L×l×H) | 6790×1100×1290 millimètre |
| Poids | 16000 kg |
| Bloc d'alimentation recommandé | 400P |

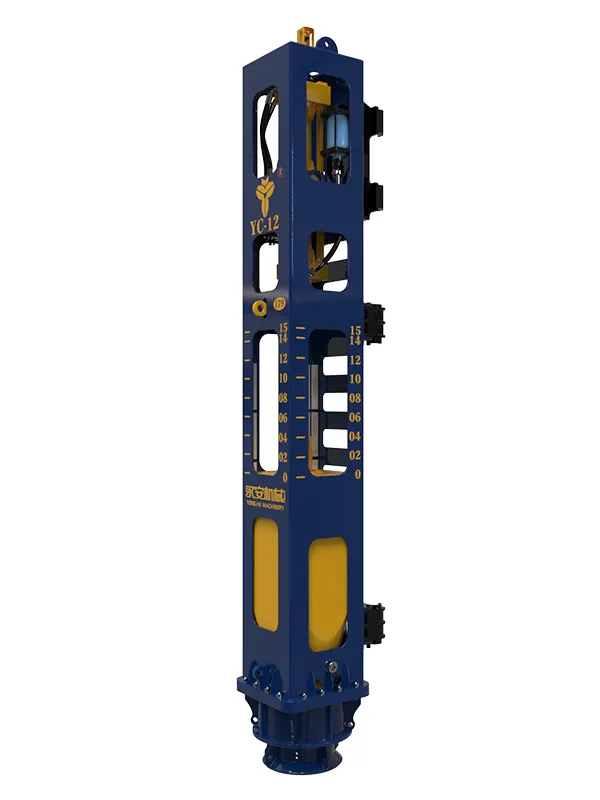

| Modèle | YC-12 |
| Unité | Métrique |
| Énergie d'impact | 180 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 70/32 bpm |
| Poids du bélier | 12000 kg |
| Dimensions (L×l×H) | 7100×1185×1300 millimètre |
| Poids | 18000 kg |
| Bloc d'alimentation recommandé | 300P |

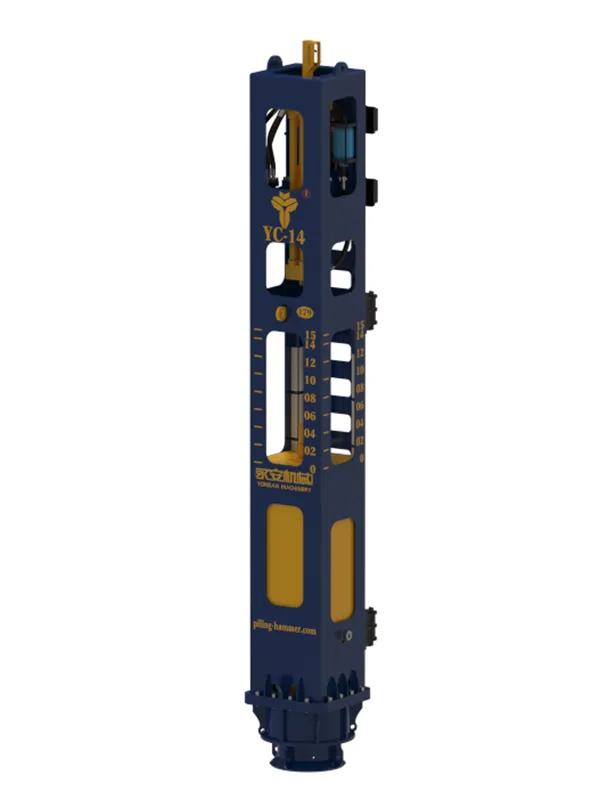

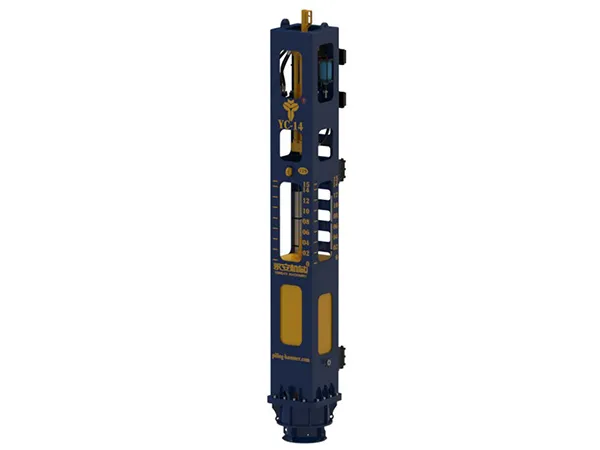

| Modèle | YC-14 |
| Unité | Métrique |
| Énergie d'impact | 210 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 70/30 bpm |
| Poids du bélier | 14000 kg |
| Dimensions (L×l×H) | 7510×1185×1300 millimètre |
| Poids | 20000 kg |
| Bloc d'alimentation recommandé | 400P |

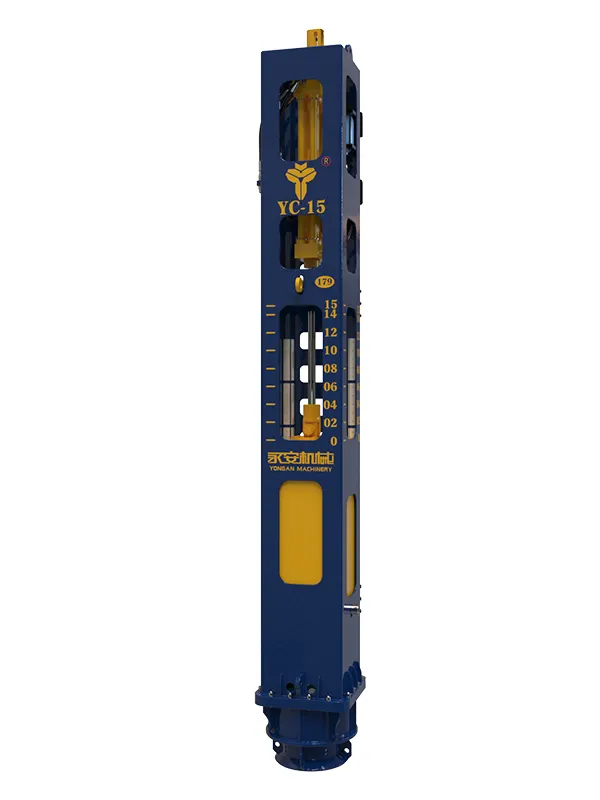

| Modèle | YC-15 |
| Unité | Métrique |
| Énergie d'impact | 225 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 70/30 bpm |
| Poids du bélier | 15000 kg |
| Dimensions (L×l×H) | 7250×1100×1290 millimètre |
| Poids | 22000 kg |
| Bloc d'alimentation recommandé | 400P |

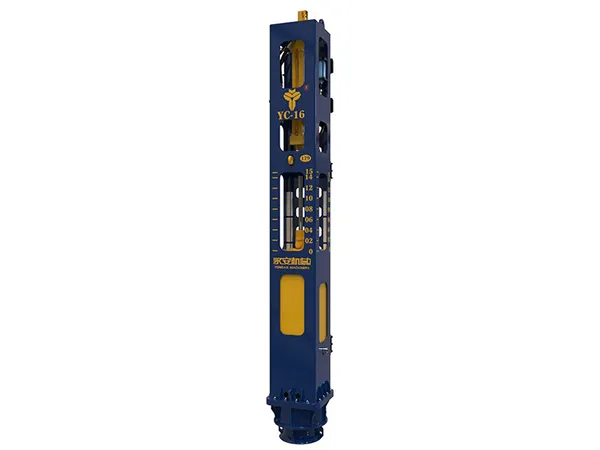

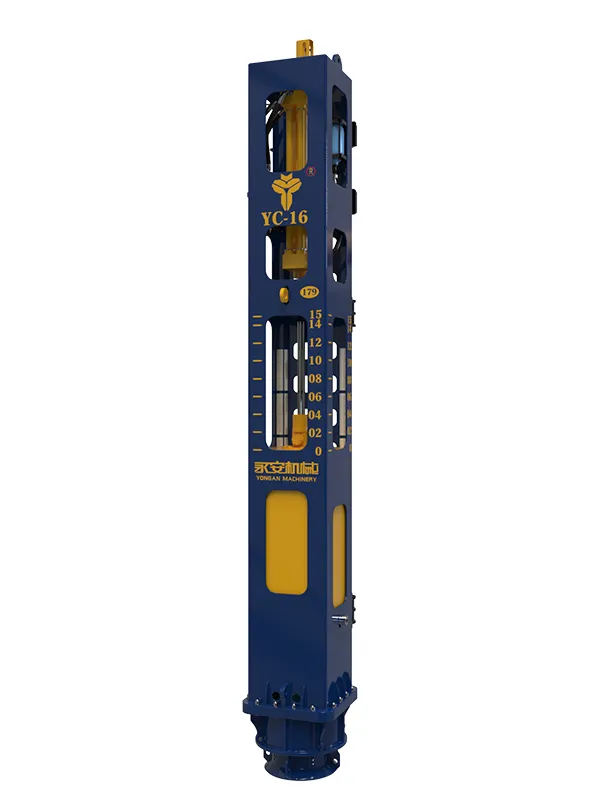

| Modèle | YC-16 |
| Unité | Métrique |
| Énergie d'impact | 240 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 70/30 bpm |
| Poids du bélier | 16000 kg |
| Dimensions (L×l×H) | 7760×1185×1300 millimètre |
| Poids | 22000 kg |
| Bloc d'alimentation recommandé | 400P |
| Modèle | Y-17 |
| Unité | Métrique |
| Énergie d'impact | 255 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 70/30 bpm |
| Poids du bélier | 17000 kg |
| Dimensions (L×l×H) | 7960×1185×1300 millimètre |
| Poids | 23000 kg |
| Bloc d'alimentation recommandé | 400P |
| Modèle | YC-18 | |
| Unité | Métrique | |
| Énergie d'impact | 270 kNm | |
| Course de travail | 1500 millimètre | |
| Fréquence d'impact | 70/30 bpm | |
| Poids du bélier | 18000 kg | |
| Dimensions (L×l×H) | 8400×1185×1300 millimètre | |
| Poids | 24000 kg | |
| Bloc d'alimentation recommandé | 400P | |
Options de Montage
Grue sur chenilles
Grue flottante
Mât de guidage supporté sur chenilles
Barge équipée d'une grue
Grue tout-terrain
Barge de battage de pieux
Applications
- Construction d'infrastructures civiles
- Construction de ponts maritimes
- Construction de ports
Types de pieux adaptés
- Pieux tubulaires en acier
- Pieux en béton
- Reinforced Pieux en béton
- Pieux en béton préfabriqué
- Pieux profilé en H
- Pieux en U
Pièces et projets
-
Bélier qualifié
-
Chapeau de pieu personnalisé
-
Chapeau de pieu personnalisé
-
Chapeau de pieu personnalisé
-
Système de contrôle à distance électrique
-
Pièces de tampon durables
-
Conception de cylindre hydraulique à double couche
-
Différentes méthodes d'installation
-
Différentes méthodes d'installation
-
Différentes méthodes d'installation
-
Système de refroidissement à eau de mer
-
Transfert d'énergie efficace et efficacité de battage de pieux
Études de cas associées
Projets de construction utilisant le marteau à impact hydraulique YC-11
Construction du pont Mulan à Harbin
- Type de pieux: pieux tubulaires
- Diamètre: 1000 mm
- Profondeur d'enfoncement: 18 m
- Type de sol: ol sablonneux et terrain altéré
Construction du port d'Ashdod, Israël
- Type de pieu : pieux en H (longueur : 19,3/22 m, largeur : 0,527/0,8 m), pieux en U (longueur : 17,5 m, largeur : 1,4 m)
- Profondeur d'enfoncement : 11/13 m (pieu en H), 8,5 m (pieu en U)
- Type de sol : limon, argile et sol dense
Projets de construction utilisant le marteau à impact hydraulique YC-12
Construction du pont Shizishan dans le comté d'Anhua, Hunan
- Type de pieux: pieux tubulaires
- Diamètre: 1200 mm
- Épaisseur: 14 mm
- Longueur du pieu: 47 m (profondeur d'enfoncement: 15 m)
- Application: plateforme de pont de service
- Type de sol: roche altérée
- Temps d'enfoncement des pieux: 34 minutes
Construction du deuxième canal à Xiamen
- Type de pieux: pieux tubulaires
- Diamètre: 1850 mm
- Épaisseur: 25 mm
- Longueur du pieu: 15 m (profondeur d'enfoncement: 13 m)
- Application: plateforme de pont de service
- Type de sol: boue
- Temps d'enfoncement des pieux: environ 30 minutes
Construction de l'île de l'Ouest à Hainan
- Type de pieux: pieux en acier
- Profondeur d'enfoncement: 15m
- Application: construction de quai (680 pieux)
Construction de la raffinerie de pétrole à Lagos, Nigeria
- Type de pieux: pieux tubulaires
- Diamètre: 500 mm
- Profondeur d'enfoncement: 28 m
- Application: battage de 10 000 pieux
- Type de sol: boue
- 40 machines YC-12 sont utilisées dans ce projet.
Construction du pont Shenzhen-Zhongshan dans le Guangdong
- Type de pieux: pieux tubulaires en acier
- Diamètre: 820 mm
- Épaisseur: 10 mm
- Longueur du pieu: 30 m (profondeur d'enfoncement: 27 m)
- Application : construction de pont
- Type de sol : limon et boue
- Durée d'enfoncement des pieux : environ 60 minutes
Projets de construction utilisant le marteau à impact hydraulique YC-14
Construction à Zhangzhou, Fujian
- Type de pieu : pieux carrés de 450x450 mm
- Diamètre : 1850 mm
- Épaisseur : 25 mm
- Longueur des pieux : 15 m
- Profondeur d'enfoncement : environ 40 m (profondeur maximale : 43,4 m)
- Application : plateforme de pont de service
- Type de sol : gravier (11 m) et sable (5 m)
- Durée d'enfoncement des pieux : environ 30 minutes
Construction du pont Hanjiang-Yangtze dans le Hubei
- Date du projet : décembre 2019
- Type de pieu : pieux tubulaires
- Diamètre : 820 mm
- Longueur des pieux : 25 m (profondeur d'enfoncement : 25 m)
- Application : pieux de pont de service
- Type de sol : limon
- Durée d'enfoncement des pieux : environ 30 minutes
Projets de construction utilisant le marteau à impact hydraulique YC-16
Construction du deuxième canal Est à Xiamen
- Date du projet : mars 2020
- Type de pieu : pieux tubulaires
- Diamètre : 1550/1850/2150 mm
- Longueur des pieux : 21/32/30 m
- Épaisseur : 20 mm
- Application : pieux de support
- Type de sol : boue, argile limoneuse et granite altéré
- Durée d'enfoncement des pieux : 15-25 minutes
Construction du port de Taichung
- Type de pieux: pieux en ciment préfabriqués
- Diamètre: 830 mm
- Profondeur d'enfoncement: 40-50 m
Construction de la centrale électrique à Matarbari, Bangladesh
- Date du projet : mars 2020
- Type de pieu : pieux tubulaires en ciment
- Diamètre : 600 mm
- Longueur des pieux : 28 m (profondeur d'enfoncement : 28 m)
- Application : fondation de la centrale

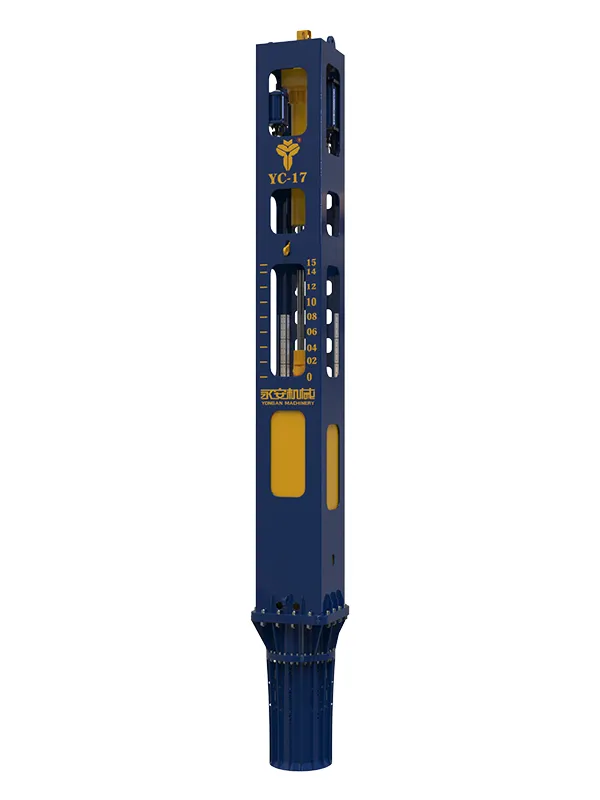

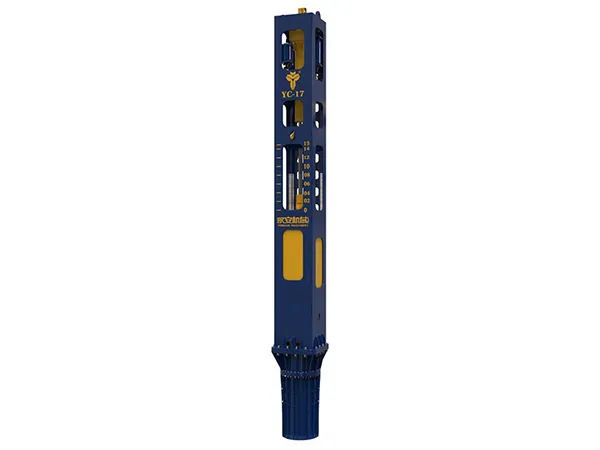

Projets de construction utilisant le marteau à impact hydraulique YC-17

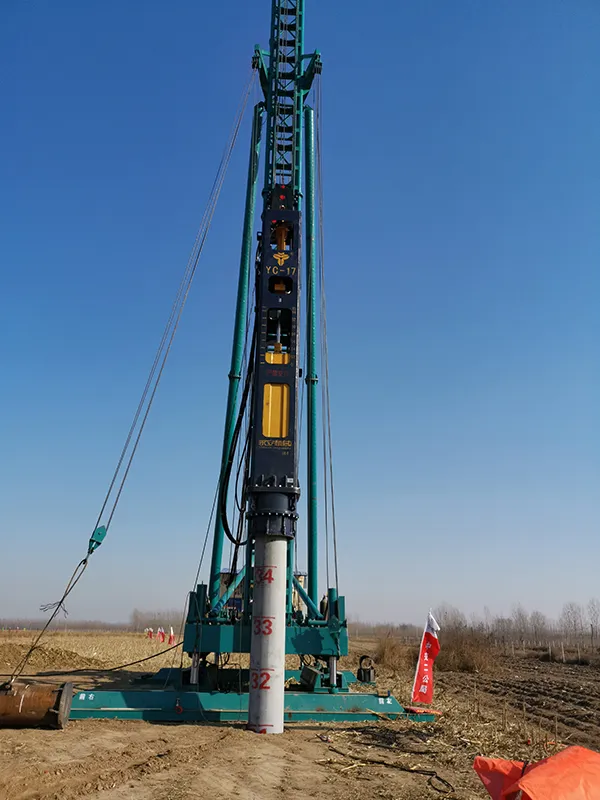

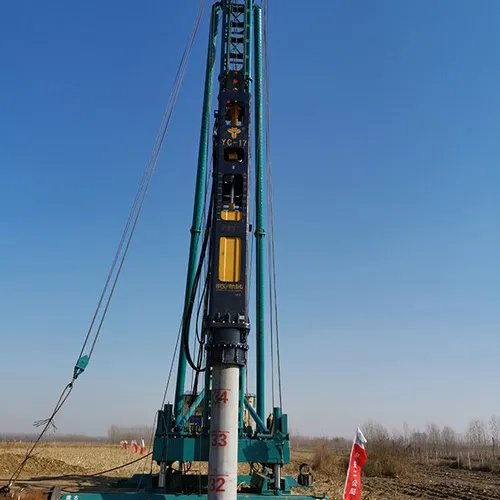

Construction de l'autoroute Rongwu
- Type de pieu : pieux tubulaires en ciment préfabriqué
- Diamètre : 700 mm
- Longueur des pieux : 37 m (profondeur d'enfoncement : 37 m)
- Type de sol : argile jaune avec sable
