YC-3/YC-4/YC-5/YC-8/YC-9/Y-10
Marteau hydraulique à impact
Marteau de battage de pieux
Nos marteaux hydrauliques de petite taille sont parfaits pour les espaces ou les hauteurs de plafond limités, avec des poids de marteau allant de 3000 kg à 10000 kg, délivrant une énergie d'impact forte pour le battage. La personnalisation est disponible pour répondre à vos exigences spécifiques. Cet équipement utilise les solutions d'étanchéité Trelleborg pour une étanchéité supérieure des cylindres, garantissant des performances stables.

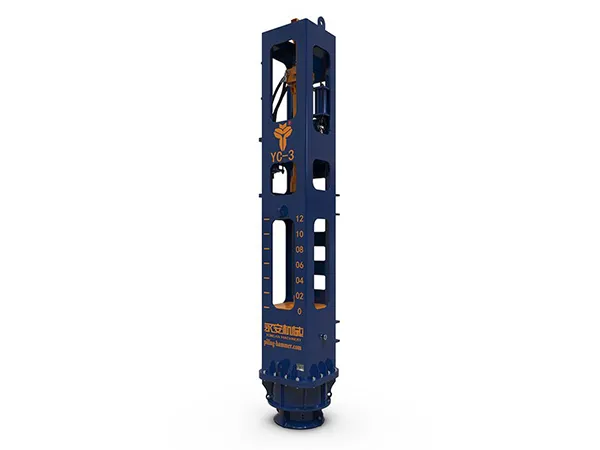

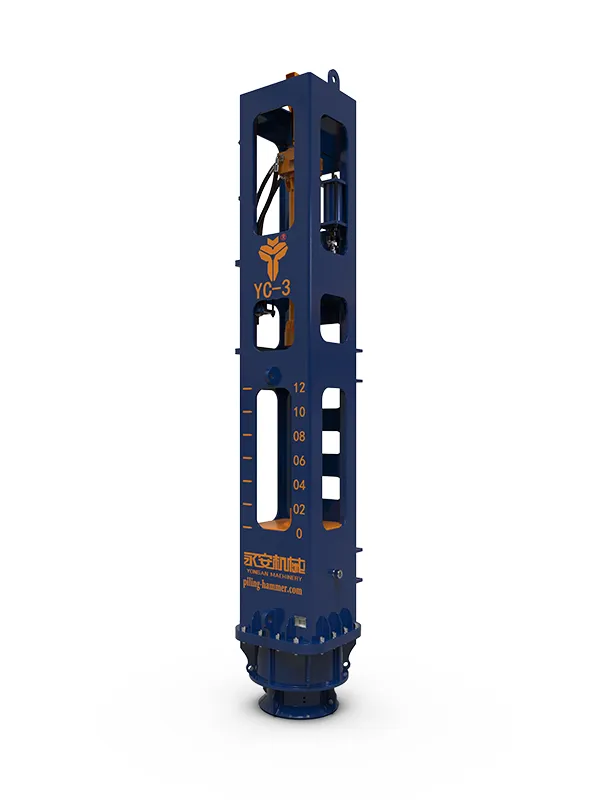

| Modèle | YC-3 |
| Unité | Métrique |
| Énergie d'impact | 36 kNm |
| Course de travail | 1200 millimètre |
| Fréquence d'impact | 80/35 bpm |
| Poids du bélier | 3000 kg |
| Dimensions (L×l×H) | 4845×960×1075 millimètre |
| Poids | 5800 kg |
| Bloc d'alimentation recommandé | 200P |

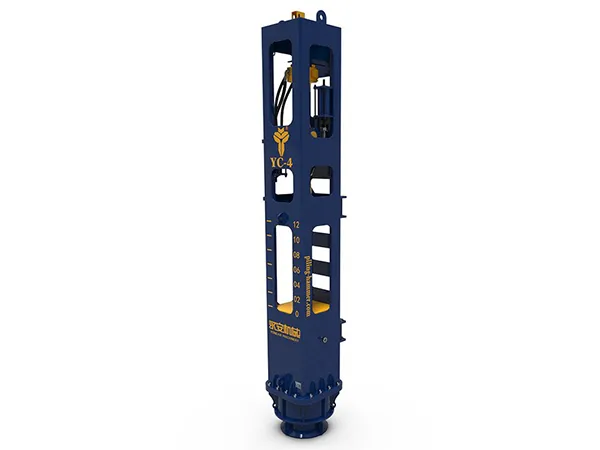

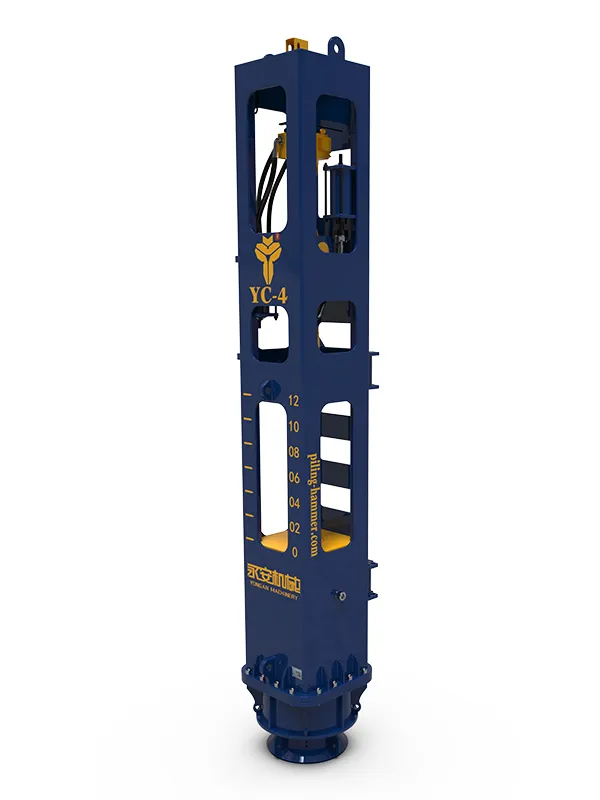

| Modèle | YC-4 |
| Unité | Métrique |
| Énergie d'impact | 48 kNm |
| Course de travail | 1200 millimètre |
| Fréquence d'impact | 100/40 bpm |
| Poids du bélier | 4000 kg |
| Dimensions (L×l×H) | 4285×900×1060 millimètre |
| Poids | 8500 kg |
| Bloc d'alimentation recommandé | 200P |

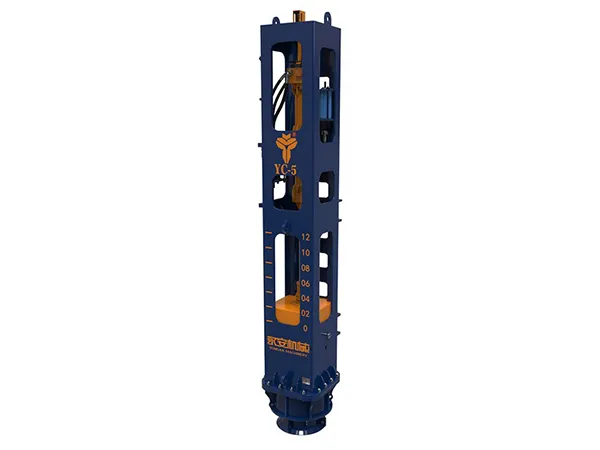

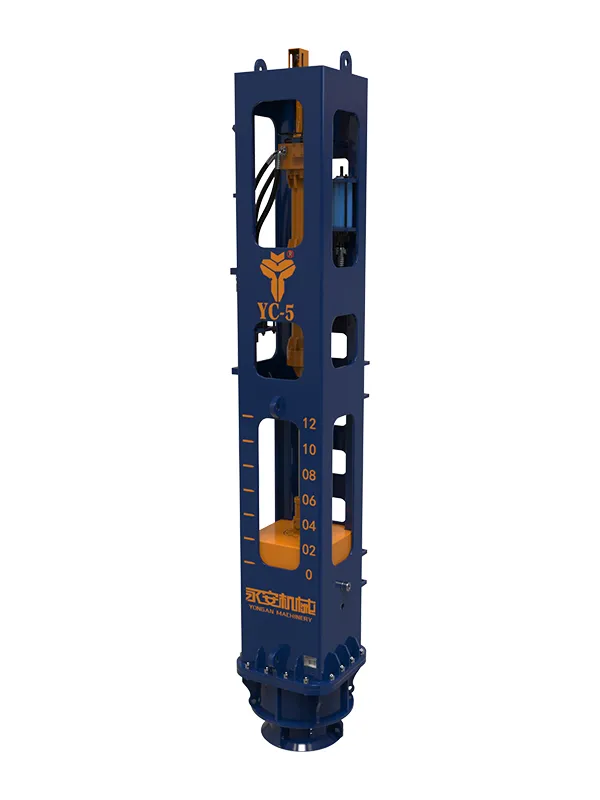

| Modèle | YC-5 |
| Unité | Métrique |
| Énergie d'impact | 60 kNm |
| Course de travail | 1200 millimètre |
| Fréquence d'impact | 80/35 bpm |
| Poids du bélier | 5000 kg |
| Dimensions (L×l×H) | 5425×960×1075 millimètre |
| Poids | 8500 kg |
| Bloc d'alimentation recommandé | 200P |

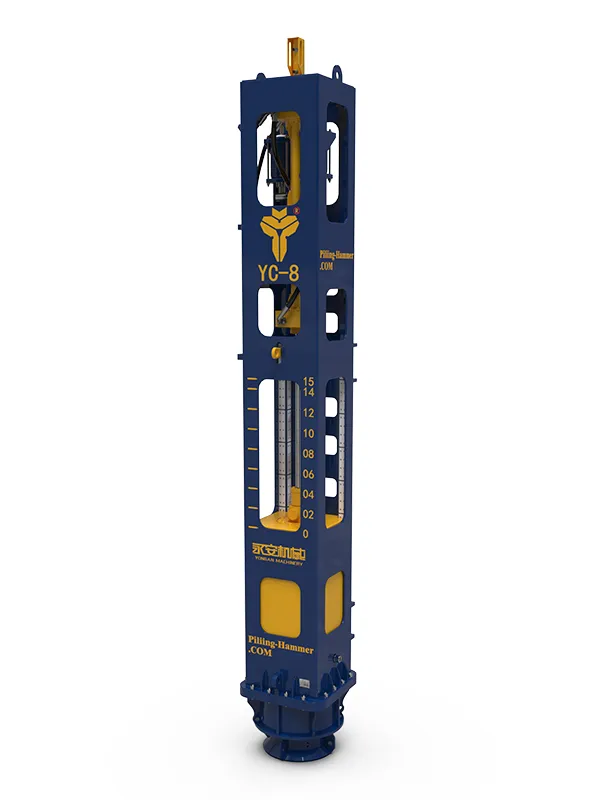

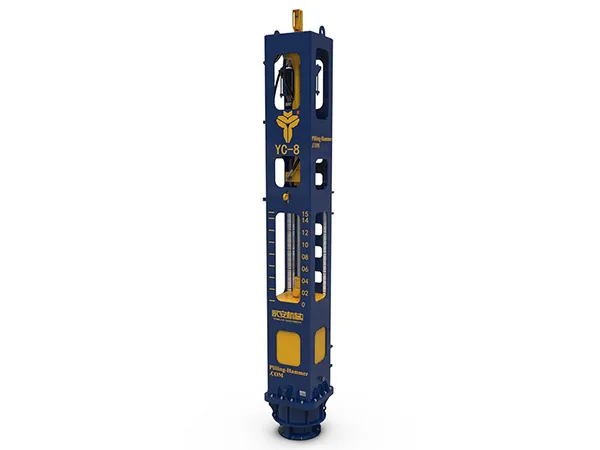

| Modèle | YC-8 |
| Unité | Métrique |
| Énergie d'impact | 120 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 70/30 bpm |
| Poids du bélier | 8000 kg |
| Dimensions (L×l×H) | 6800×1075×1185 millimètre |
| Poids | 12500 kg |
| Bloc d'alimentation recommandé | 300P |

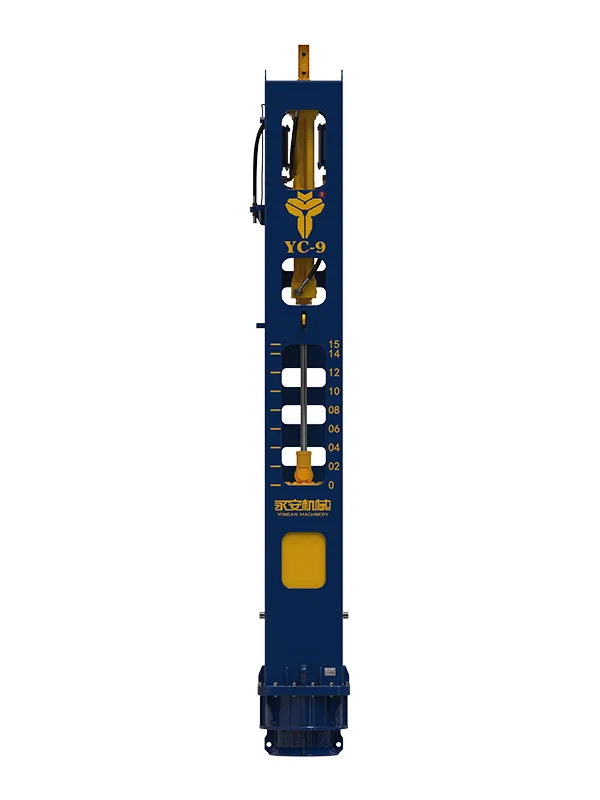

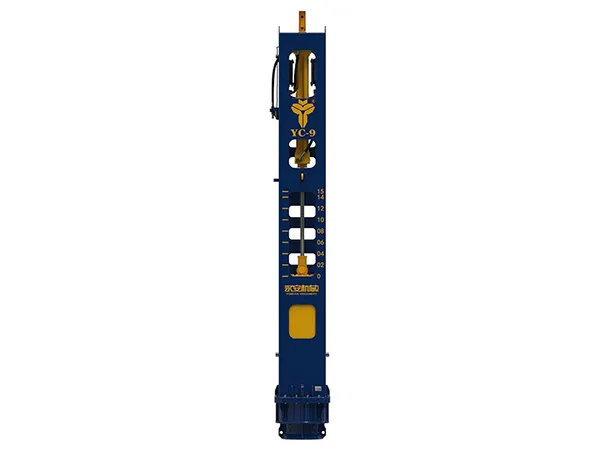

| Modèle | YC-9 |
| Unité | Métrique |
| Énergie d'impact | 135 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 100/30 bpm |
| Poids du bélier | 9000 kg |
| Dimensions (L×l×H) | 6350×976×1190 millimètre |
| Poids | 13200 kg |
| Bloc d'alimentation recommandé | 300P |

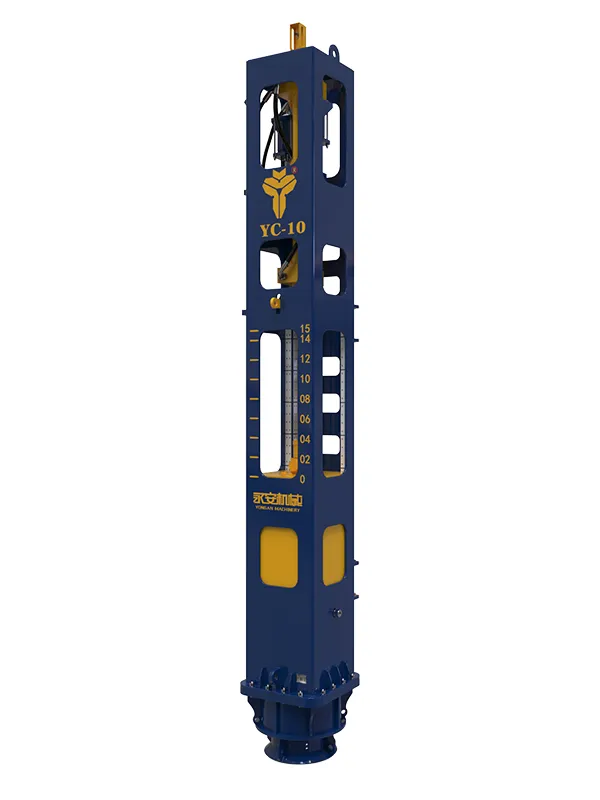

| Modèle | Y-10 |
| Unité | Métrique |
| Énergie d'impact | 150 kNm |
| Course de travail | 1500 millimètre |
| Fréquence d'impact | 100/30 bpm |
| Poids du bélier | 10000 kg |
| Dimensions (L×l×H) | 6580×976×1190 millimètre |
| Poids | 14600 kg |
| Bloc d'alimentation recommandé | 300P |
Options de Montage
- Fonctionnement avec des grues : les marteaux d'impact sont suspendus par des grues pour le battage.
- Installés sur un cadre de guidage pour une opération précise.
- Montés sur le système de tête d'un excavateur pour un battage flexible et efficace.
Grue sur chenilles
Grue flottante
Mât de guidage supporté sur chenilles
Barge équipée d'une grue
Grue tout-terrain
Barge de battage de pieux
Applications
- Construction d'infrastructures civiles
- Construction de ponts maritimes
Types de pieux adaptés
- Pieux tubulaires en acier
- Pieux de tôle
- Pieux en béton
Pièces et projets
-
Bélier qualifié
-
Chapeau de pieu personnalisé
-
Chapeau de pieu personnalisé
-
Chapeau de pieu personnalisé
-
Système de contrôle à distance électrique
-
Pièces de tampon durables
-
Conception de cylindre hydraulique à double couche
-
Différentes méthodes d'installation
-
Différentes méthodes d'installation
-
Différentes méthodes d'installation
-
Système de refroidissement à eau de mer
-
Transfert d'énergie efficace et efficacité de battage de pieux
Études de cas associées
Projets de construction utilisant le marteau hydraulique YC-5
Construction du pont Hongzhou à Nanchang
- Date du projet : septembre 2022
- Type de pieu : pieux tubulaires
- Diamètre : 830 mm
- Épaisseur : 12 mm
- Longueur du pieu : 36 m (profondeur d'enfoncement : 6 m)
- Application : pieux de pont en treillis
- Type de sol : boue et argile
- Temps de battage de pieux: 5-10 minutes
Construction de l'aéroport international de Qingdao Jiaodong
- Type de pieu : pieux tubulaires
- Diamètre : 529 mm
- Longueur du pieu : 25 m
- Application : batardeau portuaire
- Type de sol : argile silteuse
Construction dans le comté de Zhongjiang, Deyang, Sichuan
- Type de pieux: pieux en béton coulé sur place
Construction à Hengqin, Zhuhai
- Type de pieux: pieux en béton (diamètre : 400 mm)
- Profondeur d'enfoncement : 18 m
- Type de sol : boue et argile silteuse
Projets de construction utilisant le marteau hydraulique YC-8
Construction Polytech à Macao
- Type de pieu : pieux en tôle d'acier Larssen
- Épaisseur : 60 mm
- Profondeur d'enfoncement : 26 m
- Type de sol : sable et cailloux
Construction d'une autoroute dans le district de Yunyang
- Type de pieu : pieux tubulaires
- Diamètre : 800 mm
- Longueur du pieu : 30 m (profondeur d'enfoncement : 15-25 m)
- Application : plateforme de pont en treillis
- Type de sol : schiste argileuxHydraulic Impact Hammer
